项目 机型

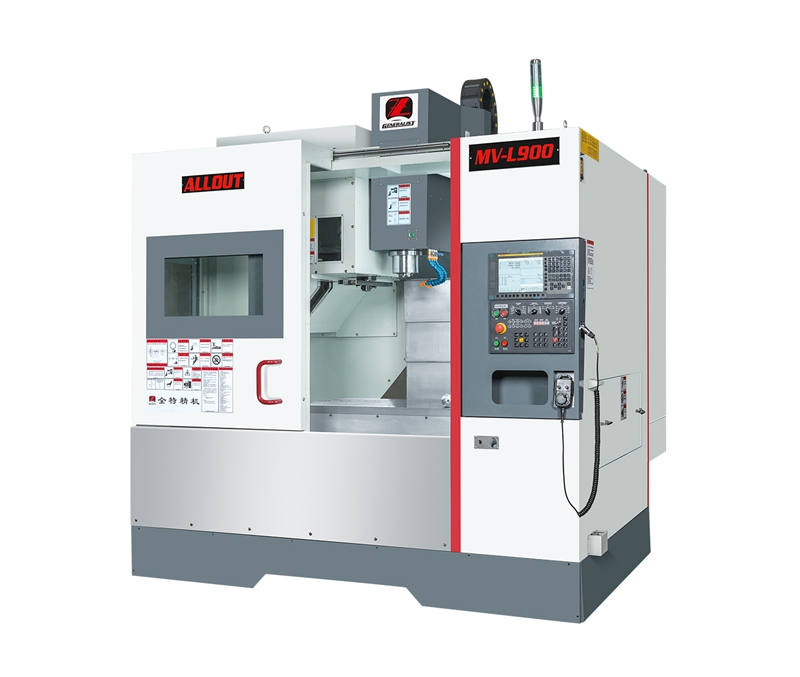

MV-L900

MV-L1100

工

作

台

工作台尺寸

1100mm×650mm

1300mm×650mm

T型槽

CD100×18×5T

最大负荷

900kg

1000kg

行程

三轴行程

900mm×640mm×620mm

1100mm×650mm×630mm

主轴端面至工作台面距离

120mm-760mm

120mm-770mm

主轴中心至滑道面距离

692mm

主轴

主轴锥孔

BT40（皮带式传动）

主轴直径

150mm

主轴转速

标准配置

8000RPM

选择配置

10000RPM

快

速

移

动

三轴滑道

X/Y-滚珠线轨、Z-滚柱线轨

三轴滑道宽度

45mm

三轴快速移动速度

36m/36m/30m

三轴快速进给速率

1-11m

储

刀

仓

刀具容量

标配

24把刀臂式

选配

30把刀臂式

刀具选择

双向及最短路径

相邻刀最大直径*长度

80mm×300mm

刀具最大重量

8kg

刀具刀柄规格

BT40

驱动马达

主轴驱动马达(连续30分钟）

11kw/15kw/18.5kw

三轴驱动马达

X/Y/Z-biS22(Z轴带抱闸）

X/Y/Z滚珠螺杆

R40×pinch12

切削水马达

0.75kw

一般规格

外形尺寸（长*宽*高）

2500mm×2350mm×3030mm

3000mm×2350mm×3030mm

机械毛重

7000kg

7500kg

大罩

全罩

排屑方式

双螺杆式后排屑

水箱容量

250L

标准配置：

1、操作手册

2、控制系统：发拉科oiMF5

3、地基垫块及水平调整螺丝

4、M码主轴吹气

5、主轴定位

6、主轴转数（详见规格表）

7、LED工作警示灯

8、刀库（详见规格表）

9、自动润滑系统

10、自动断电系统

11、电气箱热交换器

12、工具箱及手工具

13、LED工作灯

14、全罩美背式钣金

15、切削水冷却系统

16、电子手轮MPG

17、三轴滑轨防护钣金

18、刚性攻牙

19、排屑系统（详见规格表）

20、主轴鼻端吹气防屑装置

21、高压水枪

22、变压器

23、刀库全封

选择配置：

1、主轴 （详见规格表）

2、控制系统：发拉科oiMF1/3

三菱M80系列

西门子828/840系列

海德汉系列

3、ZF德式齿轮箱变速系统

4、CNC第四轴与第四轴、五轴分度盘

5、第四轴界面（不含线材、马达及驱动器）

6、链板式排屑机及集屑车

7、自动刀长测量

8、工件量测系统

9、油水分离系统

10、高压冲屑装置

11、深孔钻油路刀把出水装置

12、冷却液高压帮浦

13、主轴中心出水（20BAR)

14、主轴中心出水之过滤系统

15、主轴油冷机

16、三轴光学尺

17、油脂润滑机

18、刀库自动门装置

特殊选择配置：

1、主轴鼻端环状喷水

2、浮动打刀装置

3、可程式自动吹气装置

4、增速器止动装置

5、自动门装置
