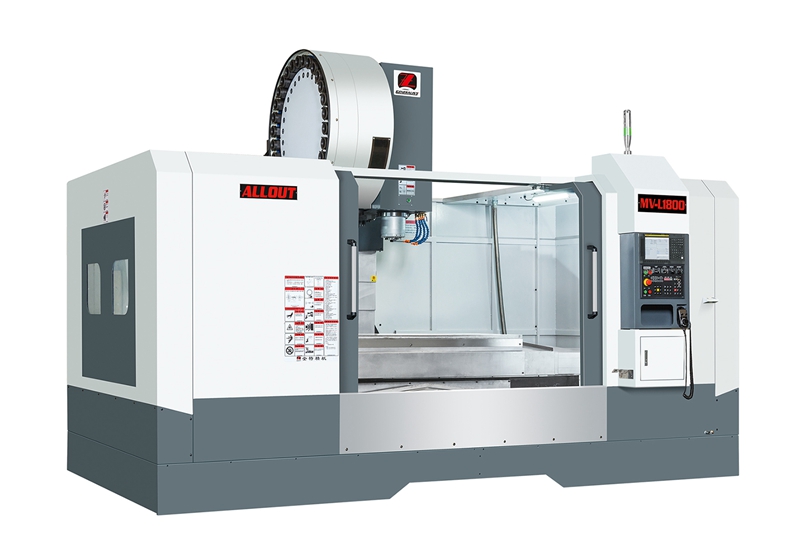

MV-L1800
MV-L1385规格参数表
项目 机型 |
MV-L1800 |
||
工 作 台 |
工作台尺寸 |
2000mm×950mm |
|
T型槽 |
CD160×22×5T |
||
最大负荷 |
2000kg |
||
行程 |
三轴行程 |
1820mm×950mm×800mm |
|
主轴端面至工作台面距离 |
150mm-950mm |
||
主轴中心至滑道面距离 |
1070mm |
||
主轴 |
主轴锥孔 |
BT50(皮带式传动) |
|
主轴直径 |
190mm |
||
主轴转速 |
标准配置 |
6000RPM |
|
选择配置 |
8000RPM |
||
快 速 移 动 |
三轴滑道 |
X/Y-滚珠线轨,Z-滚柱线轨 |
|
三轴滑道宽度 |
45mm |
||
三轴快速移动速度 |
18m/18m/12m |
||
三轴快速进给速率 |
1-8m |
||
储 刀 仓 |
刀具容量(选配) |
24把刀臂式 |
|
30把刀臂式 |
|||
刀具选择 |
双向及最短路径 |
||
相邻刀最大直径*长度 |
105mm×350mm |
||
刀具最大重量 |
15kg |
||
刀具刀柄规格 |
BT50 |
||
驱动马达 |
主轴驱动马达(连续30分钟) |
15kw/18.5kw/22kw/26kw |
|
三轴驱动马达 |
X/Y/Z-biS40(Z轴带抱闸) |
||
X/Y/Z滚珠螺杆 |
R50×pinch10 |
||
切削水马达 |
0.75kw |
||
一般规格 |
外形尺寸(长*宽*高) |
4800mm×3470mm×3500mm |
|
机械毛重 |
17000kg |
||
大罩 |
全罩 |
||
排屑方式 |
双螺杆式后排屑 |
||
水箱容量 |
500L |
标准配置: 1、操作手册 2、控制系统:发拉科oiMF5 3、地基垫块及水平调整螺丝 4、M码主轴吹气 5、主轴定位 6、主轴转数(详见规格表) 7、LED工作警示灯 8、自动润滑系统 9、自动断电系统 10、电气箱热交换器 11、工具箱及手工具 12、LED工作灯 13、全罩美背式钣金 14、切削水冷却系统 15、电子手轮MPG 16、三轴滑轨防护钣金 17、刚性攻牙 18、排屑系统(详见规格表) 19、主轴鼻端吹气防屑装置 20、高压水枪 21、变压器 |
选择配置: 1、主轴 (详见规格表) 2、控制系统:发拉科oiMF1/3 三菱M80系列 西门子828/840系列 海德汉系列 3、ZF德式齿轮箱变速系统 4、CNC第四轴与第四轴、五轴分度盘 5、第四轴界面(不含线材、马达及驱动器) 6、链板式排屑机及集屑车 7、自动刀长测量 8、工件量测系统 9、油水分离系统 10、高压冲屑装置 11、深孔钻油路刀把出水装置 12、冷却液高压帮浦 13、主轴中心出水(20BAR) 14、主轴中心出水之过滤系统 15、主轴油冷机 16、三轴光学尺 17、 油脂润滑机 18、刀库(详见规格表) 19、刀库自动门装置 |
特殊选择配置: 1、主轴鼻端环状喷水 2、浮动打刀装置 3、可程式自动吹气装置 4、增速器止动装置 5、自动门装置
|
由於本公司不斷的研究改進,本網站所示機械規格特性本公司有變更之權利,恕不另行通知。
