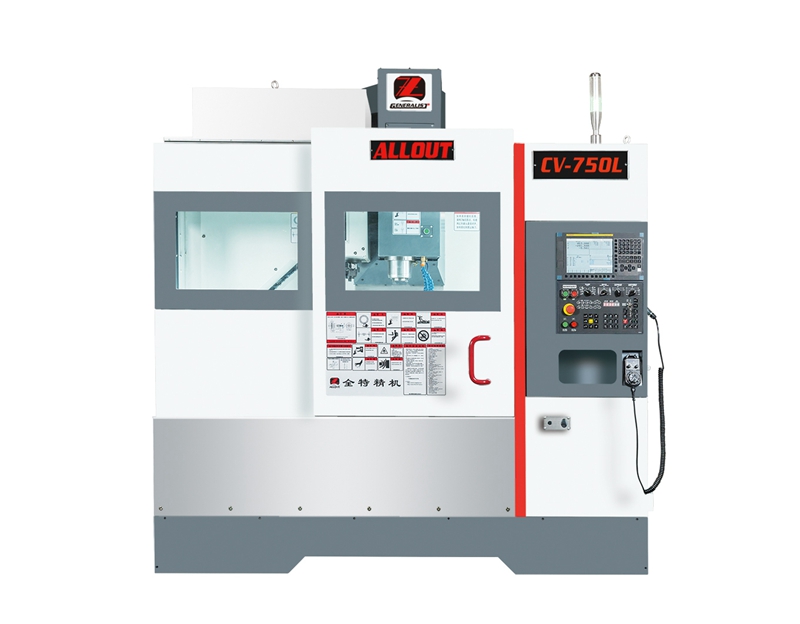

CV-750L
CV-750L规格参数表
项目 机型 |
CV-750L |
CV-850L |
CV-1020L |
||||
工 作 台 |
工作台尺寸 |
800mm×540mm |
950mm×540mm |
1120mm×540mm |
|||
T型槽 |
CD80×14×6T |
||||||
最大负荷 |
450kg |
600kg |
800kg |
||||
行程 |
三轴行程 |
740mm×540mm×550mm |
840mm×550mm×550mm |
1020mm×550mm×550mm |
|||
主轴端面至工作台面距离 |
110mm-660mm |
||||||
主轴中心至滑道面距离 |
605mm |
||||||
主轴 |
主轴锥孔 |
BT40(直接式传动) |
|||||
主轴直径 |
120mm |
||||||
主轴转速 |
标准配置 |
12000RPM |
|||||
选择配置 |
15000RPM/18000RPM/24000RPM/30000RPM |
||||||
快 速 移 动 |
三轴滑道 |
X/Y-滚珠线轨,Z-滚柱线轨 |
|||||
三轴滑道宽度 |
35mm |
||||||
三轴快速移动速度 |
48m/48m/36m |
||||||
三轴快速进给速率 |
1-15m |
||||||
储 刀 仓 |
刀具容量 |
标配 |
24把刀臂式 |
||||
选配 |
30把刀臂式 |
||||||
刀具选择 |
双向及最短路径 |
||||||
相邻刀最大直径*长度 |
80mm×300mm |
||||||
刀具最大重量 |
8kg |
||||||
刀具刀柄规格 |
BT40 |
||||||
驱动马达 |
主轴驱动马达(连续30分钟) |
11kw/15kw |
|||||
三轴驱动马达 |
X/Y-biS12,Z-biS22(带抱闸) |
X/Y/Z-biS22(带抱闸) |
|||||
X/Y/Z滚珠螺杆 |
X-R40×pinch16,Y/Z-R32×pinch16 |
||||||
切削水马达 |
0.75kw |
||||||
一般规格 |
外形尺寸(长*宽*高) |
2300mm×2150mm×2850mm |
2700mm×2150mm×2850mm |
||||
机械毛重 |
6000kg |
6600kg |
7000kg |
||||
大罩 |
全罩 |
||||||
排屑方式 |
双螺杆式后排屑 |
||||||
水箱容量 |
200L |
标准配置: 1、操作手册 2、控制系统:发拉科oiMF5 3、地基垫块及水平调整螺丝 4、M码主轴吹气 5、主轴定位 6、主轴转数(详见规格表) 7、LED工作警示灯 8、刀库(详见规格表) 9、自动润滑系统 10、自动断电系统 11、电气箱热交换器 12、工具箱及手工具 13、LED工作灯 14、全罩美背式钣金 15、切削水冷却系统 16、电子手轮MPG 17、三轴滑轨防护钣金 18、刚性攻牙 19、排屑系统(详见规格表) 20、主轴鼻端吹气防屑装置 21、高压水枪 22、变压器 23、刀库全封装置 |
选择配置: 1、主轴 (详见规格表) 2、 控制系统:发拉科oiMF1/3 三菱M80系列 西门子828/840系列 海德汉系列 3、 ZF德式齿轮箱变速系统 4、CNC第四轴与第四轴、五轴分度盘 5、第四轴界面(不含线材、马达及驱动器) 6、链板式排屑机及集屑车 7、自动刀长测量 8、工件量测系统 9、油水分离系统 10、高压冲屑装置 11、深孔钻油路刀把出水装置 12、冷却液高压帮浦 13、主轴中心出水(20BAR) 14、主轴中心出水之过滤系统 15、主轴油冷机 16、三轴光学尺 17、油脂润滑机 18、刀库自动门装置 |
特殊选择配置: 1、主轴鼻端环状喷水 2、浮动打刀装置
3、可程式自动吹气装置 4、增速器止动装置 5、自动门装置
|
由於本公司不斷的研究改進,本網站所示機械規格特性本公司有變更之權利,恕不另行通知。
