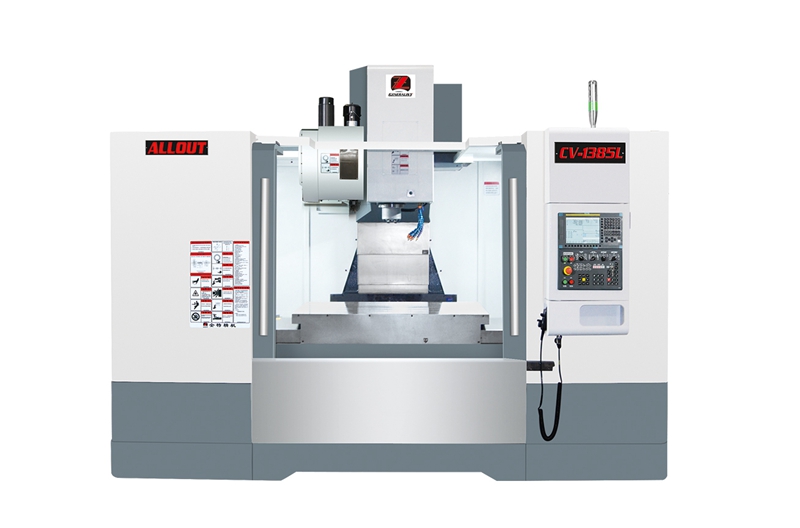

CV-1385L
CV-1385L规格参数表
项目 机型
CV-1385L
CV-1685L
工
作
台
工作台尺寸
1500mm×850mm
1800mm×850mm
T型槽
CD125-100×18×7T
最大负荷
1600kg
1700kg
行程
三轴行程
1300mm×850mm×800mm
1600mm×850mm×800mm
主轴端面至工作台面距离
160mm-960mm
主轴中心至滑道面距离
980mm
主轴
主轴锥孔
BT40(选配BBT40/HSK63A)直接式传动
主轴直径
150mm
主轴转速
标准配置
12000RPM
选择配置
10000RPM/15000RPM/18000RPM/24000RPM/30000RPM
快
速
移
动
三轴滑道
X/Y-滚珠线轨,Z-滚柱线轨
三轴滑道宽度
45mm
三轴快速移动速度
24m/24m/20m
三轴快速进给速率
1-10m
储
刀
仓
刀具容量(选配)
24把刀臂式
30把刀臂式
刀具选择
双向及最短路径
相邻刀最大直径*长度
80mm×300mm
刀具最大重量
8kg
刀具刀柄规格
BT40(选配BBT40/HSK63A)
驱动马达
主轴驱动马达(连续30分钟)
11kw/15kw/18.5kw
三轴驱动马达
X/Y/Z-biS22(Z轴带抱闸)
X/Y/Z滚珠螺杆
R50×pinch10
切削水马达
0.75kw
一般规格
外形尺寸(长*宽*高)
3680mm×3285mm×3300mm
3980mm×3285mm×3300mm
机械毛重
14500kg
15500kg
大罩
全罩
排屑方式
双螺杆式后排屑
水箱容量
300L
标准配置:
1、操作手册
2、控制系统:发拉科oiMF5
3、地基垫块及水平调整螺丝
4、M码主轴吹气
5、主轴定位
6、主轴转数(详见规格表)
7、LED工作警示灯
8、刀库(详见规格表)
9、自动润滑系统
10、自动断电系统
11、电气箱热交换器
12、工具箱及手工具
13、LED工作灯
14、全罩美背式钣金
15、切削水冷却系统
16、电子手轮MPG
17、三轴滑轨防护钣金
18、刚性攻牙
19、排屑系统(详见规格表)
20、主轴鼻端吹气防屑装置
21、高压水枪
22、变压器
选择配置:
1、主轴 (详见规格表)
2、控制系统:发拉科oiMF1/3
三菱M80系列
西门子828/840系列
海德汉系列
3、ZF德式齿轮箱变速系统
4、CNC第四轴与第四轴、五轴分度盘
5、第四轴界面(不含线材、马达及驱动器)
6、链板式排屑机及集屑车
7、自动刀长测量
8、工件量测系统
9、油水分离系统
10、高压冲屑装置
11、深孔钻油路刀把出水装置
12、冷却液高压帮浦
13、主轴中心出水(20BAR)
14、主轴中心出水之过滤系统
15、主轴油冷机
16、三轴光学尺
17、油脂润滑机
18、刀库自动门装置
特殊选择配置:
1、主轴鼻端环状喷水
2、浮动打刀装置
3、可程式自动吹气装置
4、增速器止动装置
5、自动门装置
由於本公司不斷的研究改進,本網站所示機械規格特性本公司有變更之權利,恕不另行通知。
