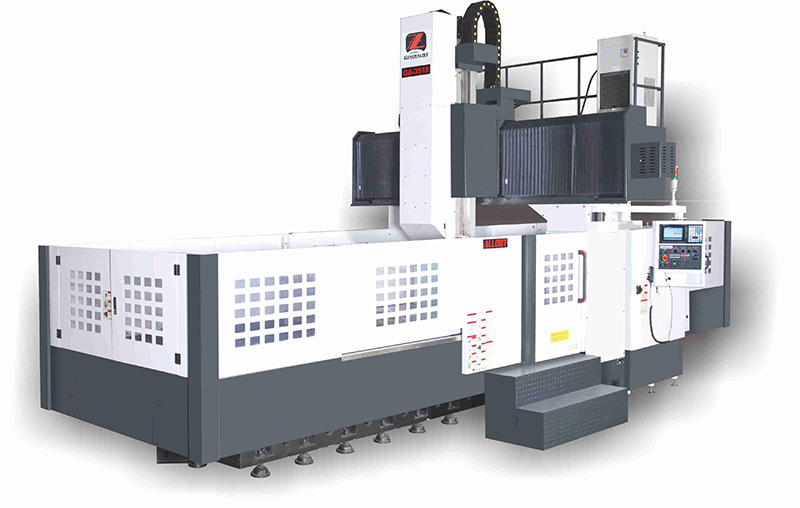

GA-3518
GA-3518/2518B/3518B规格参数表
项目 机型 |
GA-2518B
|
GA-3518 |
GA-3518B |
||||||
工 作 台 |
工作台尺寸 |
2500mm×1600mm |
3500mm×1600mm |
||||||
T型槽 |
CD160×22×8T |
||||||||
最大负荷 |
8000kg |
9000kg |
|||||||
行程 |
三轴行程 |
2500mm×1800mm×850mm |
3500mm×1800mm×850mm |
||||||
主轴端面至工作台面距离 |
200mm-1050mm |
||||||||
主轴 |
主轴锥孔 |
BT50 |
|||||||
主轴直径 |
190 |
||||||||
主轴转速 |
标准配置 |
6000RPM(皮带式) |
|||||||
选择配置 |
45000RPM/6000RPM(齿轮式) |
||||||||
快 速 移 动 |
三轴滑道 |
X/Y-滚珠线轨,Z-硬轨 |
X/Y-滚珠线轨,Z-滚柱线轨 |
X/Y-滚珠线轨,Z-硬轨 |
|||||
三轴滑道宽度 |
55mm |
55mm |
55mm |
||||||
三轴快速移动速度 |
12m/12m/10m |
12m/12m/12m |
12m/12m/10m |
||||||
三轴快速进给速率 |
1-6m
|
1-10m |
1-6m |
||||||
储 刀 仓 |
刀具容量(选配) |
24把刀臂式 |
|||||||
32把链式 |
|||||||||
刀具选择 |
双向及最短路径 |
||||||||
相邻刀最大直径*长度 |
146mm×300mm |
||||||||
刀具最大重量 |
15kg |
||||||||
刀具刀柄规格 |
BT50 |
||||||||
驱动马达 |
主轴驱动马达(连续30分钟) |
22kw |
|||||||
三轴驱动马达 |
aiF40/aiF40/aiF30(带抱闸) |
||||||||
X/Y/Z滚珠螺杆 |
R55×pinch12 |
||||||||
切削水马达 |
0.75kw |
||||||||
一般规格 |
外形尺寸(长*宽*高) |
7500mm×3500mm×3500mm |
9000mm×3500mm×3500mm |
||||||
机械毛重 |
24000KG |
28000KG |
|||||||
大罩 |
全罩 |
||||||||
排屑方式 |
螺杆式+链板式 |
||||||||
水箱容量 |
250L |
标准配置: 1、操作手册 2、控制系统:发拉科oiMF5 3、地基垫块及水平调整螺丝 4、M码主轴吹气 5、主轴定位 6、主轴转数(详见规格表) 7、LED工作警示灯 8、自动润滑系统 9、自动断电系统 10、电气箱热交换器 11、工具箱及手工具 12、LED工作灯 13、全罩美背式钣金 14、切削水冷却系统 15、电子手轮MPG 16、三轴滑轨防护钣金 17、刚性攻牙 18、排屑系统(详见规格表) 19、主轴鼻端吹气防屑装置 20、高压水枪 21、变压器 |
选择配置: 1、主轴 (详见规格表) 2、控制系统:发拉科oiMF1/3 三菱M80系列 西门子828/840系列 海德汉系列 3、ZF德式齿轮箱变速系统 4、CNC第四轴与第四轴、五轴分度盘 5、第四轴界面(不含线材、马达及驱动器) 6、链板式排屑机及集屑车 7、自动刀长测量 8、工件量测系统 9、油水分离系统 10、高压冲屑装置 11、深孔钻油路刀把出水装置 12、冷却液高压帮浦 13、主轴中心出水(20BAR) 14、主轴中心出水之过滤系统 15、主轴油冷机 16、三轴光学尺 17、 油脂润滑机 18、刀库(详见规格表) 19、刀库自动门装置 |
特殊选择配置: 1、主轴鼻端环状喷水 2、浮动打刀装置 3、可程式自动吹气装置 4、增速器止动装置 5、自动门装置
|
由於本公司不斷的研究改進,本網站所示機械規格特性本公司有變更之權利,恕不另行通知。
